Cara Mendeteksi Kerusakan pada ic chroma atau micro computer (MiCom)

Cara mendeteksi kerusakan pada ic chroma atau micom atau chipset dapat diketahui dari gejala yang ditimbulkan pada pesawat tv itu sendiri diantaranya :

1. Televisi mati.

2. Televisi hidup, tapi tidak ada gambar dan suara.

3. Televisi hidup, gambar ada, tapi warna dan suara tidak ada.

4. Televisi hidup, tapi gambar, warna, dan suara tidak tersimpan.

5. Televisi hidup, tapi kontrol tidak berfungsi.

Contoh gejala kerusakan seperti yang disebutkan diatas dapat terjadi dikarenakan IC itu sendiri mati total (short), tombol (key) kontrol tidak berfungsi, OSD (On Screen Display) tidak muncul pada layar, dan sebagian kontrol tidak berfungsi seperti on/off volume, brightness, kontras, color. Langkah-langkah memeriksa IC Program adalah sebagai berikut.

• Memeriksa IC Program yang mati total (short)/tidak bekerja

Ukur tegangan 5 V dc pada catu utama IC Program (umumnya ditulis V
cc atau Vdd). Jika tegangan catu 5 V dc pada pin catu utama (V dd) IC program tidak ada, lepaskan solder pin IC Program dengan PCB, lalu ukur tegangan 5 V dc pada PCB. Jika ternyata tegangan 5 V dc pada PCB ada dalam keadaan televisi tersebut hidup, hubungkan tegangan tersebut dengan ujung multitester dengan pin catu IC Program sambil tetap mengamati apakah tegangan tetap ada.

Jika tegangan 5 V dc-nya hilang saat dihubungkan/disolder pada IC Program, dapat dipastikan IC Program tersebut rusak. Namun, saat pin catu IC Program dilepaskan dan PCB tegangan 5 V dc dan pada PCB juga tidak ada kerusakan, kemungkinan bukan pada IC Program. Periksalah lebih dulu sumber tegangan 5 V dc tersebut dan rangkaian lain yang berhubungan. Cara seperti ini berlaku untuk semua IC dan rangkaian lain.

Setelah melakukan pengukuran tegangan catu 5 V dc pada pin catu IC Program, lakukan pengukuran tegangan reset (catu untuk osilasi dalam IC Program). Jika tegangan terukur 3 V dc pada pin reset, berarti IC Program dapat bekerja. Namun, jika tegangan 3 V dc tidak ada, IC Program tidak akan bekerja.

• Memeriksa tombol (key) kontrol yang tidak berfungsi

Untuk memeriksa tombol (key) yang tidak berfungsi, pertama-tama yang diperiksa adalah saklar push-on yang ada pada panel kontrol. Tombol push-on dapat diukur apakah berfungsi atau tidak dengan multitester pada posisi Ohm meter. Pada saat saklar ditekan, jarum penunjuk akan menunjukkan angka nol (terhubung). Namun, jika saat ditekan tidak menunjukkan angka nol (terhubung), berarti  saklarnya rusak.

Jika key kontrolnya baik, tinggal mengikuti jalur dan komponen yang menghubungkan antara key kontrol dan IC Program, biasanya hanya terdiri atas beberapa buah resistor dan diode. Jika tidak ditemukan kerusakan, kemungkinan yang rusak adalah IC Program-nya.

• Memeriksa OSD (On Screen Display)

On screen display sangat membantu dalam melakukan search (mencari) siaran tertentu. OSD yang tampil (muncul) ibarat navigasi yang memandu penggunanya. Jika OSD rusak, key kontrol berfungsi, namun tampilannya tidak ada (tidak muncul) pada layar, hal ini akan menyulitkan pengguna karena akan meraba-raba dalam pengoperasian televisinya.

Mencari kerusakan pada OSD dimulai pada pin V-Sync (vertikal sinkronisasi) dan H-Sync (horizontal sinkronisasi) pada IC Program. Pin ini biasanya berdekatan. Umpamanya, V-Sync pin 26 berarti H-Sync-nya pin 27. V-Sync jika ditelusuri akan terhubung ke arah IC Penguat Vertikal, sementara H-Sync jika ditelusuri akan terhubung ke arah FBT.

Selain pin V-sync dan H-sync, pin ident pada IC Program pun dapat mengakibatkan OSD tidak muncul pada layar. Namun, jika pin ini rusak, ditandai dengan tidak munculnya suara dan saat search auto tuning atau dengan cara manual, gambar tidak tersimpan. Kerusakan ident bisa juga ditandai dengan warna yang hilang-hilang timbul atau hilang sama sekali. Perlu kehati-hatian dalam memastikan bagian mana yang mengalami kerusakan.

Dan gambar di atas, terlihat salah satu kaki saklar push-on dihubungkan ke ground dan kaki yang lainnya dihubungkan secara seri  dengan sebuah resistor ke saklar berikutnya. Langkah yang dilakukan jika salah satu atau semua saklar tidak berfungsi adalah dengan memeriksa komponen sepanjang jalur dan panel kontrol ke pin key in IC Program.

Memeriksa saklar push-on dapat menggunakan multitester posisi Ohm x 1. Saat saklar push-on ditekan, jarum Ohm meter menunjukkan angka 0 Ohm. Jika saklar tidak ditekan (dilepas), jarum multitester harus menunjukkan angka tidak hingga (jarum tidak bergerak sama sekali walaupun ring selektor dipindahkan pada posisi Ohm x 10 k).

Jika pada posisi ini jarum Ohm bergerak walaupun sedikit, berarti saklar push-on sudah rusak. Untuk memastikan apakah yang rusak bagian saklar push-on atau pada IC Program-nya, cukup dipotong jalur dari IC Program ke rangkaian saklar. Kemudian, dengan menggunakan resistor sekitar 27 Ohm, hubungkan pin key kontrol ke ground. Jika program pada layar berpindah, berarti IC Program-nya baik, yang rusak adalah pada rangkaian saklar dan begitu juga sebaliknya.

Download Skema TV China

 Download Skema TV China

Untuk rekanrekan teknisi yang memerlukan skema TV china silahkan download pada link dibawah ini :

1. TV Changhong 21"

2. TV China 8873-8891

3. TV China TMP8821

4. TV China TDA9361

5. TV China STV92195

6. TV China TDA11105

7. TV China TDA8362

8. TV China LA76938

9. TV China TDA8350Q-TDA7057AQ

10. TV China TMPA8829CSNG

Cara memperbaiki Tv LG gambar redup tetapi OSD normal

Memperbaiki Tv LG Gambar Redup tapi OSD Normal

Dalam hal Memperbaiki tv dibutuhkan ketelititian dan kesabaran, terutama jika kerusakan yang belum pernah kita temui, atau sudah pernah kita temui tetapi tidak pernah menemukan solusinya. Kerusakan tv yang sulit ditemukan adalah bila yang rusak tersebut adalah komponen-komponen kecil yang harganyan tidak seberapa. Contohnya kasus Tv LG Flat 21 Inch yang mengalami kerusakan gambar redup seakan-akan tidak kontras, padahal kontras sudah disetel 100%. Setelah saya amati dengan memencet program dan volume ternyata OSD pada tv terlihat normal dan sangat jelas. Kerusakan Tv LG ini berawal  ketika pertama kali saya menemukan kerusakan Flyback yang bocor, karena setelah dilem ternyata Flyback tetap bocor maka diganti baru. Karena kode Flyback yang rusak sudah hilang, maka saya ganti Flyback Persamaan dengan data dari mengamati  tulisan pin Flyback pada pcb mesin. Setelah FBT diganti dan tv dihidupkan timbul masalah baru yaitu gambar redup, kupikir ini kemungkinan akibat penggantian flyback atau FBT yang kurang sesuai karena FBT diganti dengan Flyback Persamaan, lagian bukan asli tapi KW. Kupikir ini kemungkinan ada tegangan output Flyback yang kurang, dengan demikian saya ukur semua tegangan output Flyback dari heater 3,5 v, screen 62 v, tegangan 180 Volt suplay RGB, tegangan pin RGB sekitar 130 v, hasil pengukuran semua normal.

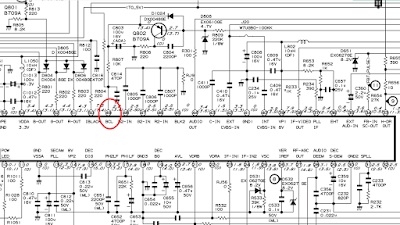

Sekarang yang terakhir yang saya curigai adalah bagian ABL kemungkinan ada komponen yang rusak. Bagian ABL bisa kita telusuri dari pin ABL dari kaki Flyback karena disana ada tulisannya. Jika di Flyback tidak ada tulisan ini yang bikin repot, kita memerlukan diagram gambar dari mesin tv tersebut. Dari penelurusan pin Abl akan mengarah ke ic gambar tv, atau juga disebut ic khroma, atau ada juga yang menyebutnya ic utama. Hasilnya disana ditemukan sebuah resistor dan dua buah diode 1N4148 yaitu D501 dan D502. Saya tes resistor ternyata baik, kemudian saya Tes Dioda D501 rupanya bagus, D502 ternyata short. Nah… inilah biang keroknya kupikir, kemudian segera diganti yang lain bukan yang baru karena diode ini kita dapatkan tidak perlu mengeluarkan biaya. Lalu darimana? Ya darimana lagi kalau bukan system kanibal, cukup cari digudang mesin-mesin tv bekas lalu copot satu kemudian pasangkan ke tv yang memerlukannya, karena kalau mau beli dipasar mahal ongkosnya daripada harga diode tersebut yang hanya Rp. 500.

Setelah penggantian diode yang short tersebut mulailah sekarang melakukan pengetesan menghidupkan pesawat Tv. Dalam hati berdoa semoga saja tidak ditemukan kerusakan lain lagi dan hasilnya bagus. Tv di “on” kan dan kabel antenna dipasang dan hasilnya seperti pada gambar dibawah ini.

Untunglah kerusakan cuma terjadi pada komponen pendukung dari ABL, jika tidak maka kerusakan bisa saja terjadi pada IC Chroma (ic MICOM) atau bisa juga di Flyback tv tersebut.

Demikianlah cara memperbaki gambar Tv LG redup tapi OSD normal. Kerusakan tersebut kecil tetapi bagi teknisi yang belum banyak pengalaman seperti saya akan kesulitan menemukannya, yang akhirnya sebagai solusi akhir mengganti mesin Tv dengan mesin Tv baru mrek cina yang kwalitasnya sangat buruk, ya sesuai dengan harganya. Semoga bermanfaat!

Apa itu dioda damper?

Dioda Damper

Diode Damper adalah Dioda Tegangan Tinggi dengan kecepatan Super cepat  (Damper diode fast, high-voltage). Di pakai pada sirkit Horisontal TV. di pasang Paralel dengan Capasitor Damper.

Diode damper di pakai pada TV CRT yang mempunyai  sirkit EW, Nilai Tegangganya antara 1300 - 1500v, pasangan dioda Damper adalah Dioda  Modulasi yang mempunya Tegangan kerja antara 400~600v. Diode ini  biasanya juga digunakan untuk penyearah tragangan B+ switching regulator, Berikut penggunaan Diode Damper pada Tv Samsung dengan Chassis S17A.

Kebanyakan Transistor Horisontal yang di pakai sudah Inklud dengan Dioda Damper, seperti pada D1555 atau D2499. Oleh sebab itu Jika diukur AvO meter terukur bisa bolak balik namun tidak Short.

Berikut ini saya postingkan Aneka Macam Dioda Damper yang banyak di gunakan pada TV CRT Slim:

RU4Ds

FR309

 Harga sekitar Rp.2000,-

Pasangan Diode Damper FR309 ini (Modulation Diode) adalah FR304 yang memiliki daya volta semaksimal 800v. Banyak Dipakai Pada Mesin TV SLim Merek Cina

DMV1500

 Harga Sekitar Rp.11Ribu,- Model ini sudah lengkap dengan Diode Modulasi

DTV1500.

 Harga Sekitar Rp.3500,-

Selain data diatas, masih ada beberapa Diode Damper yang dapat anda pakai sbb:

BY228        5.0A 1650v

BY328        6.0A 1500v

BY359        1.0A 1500v

BY428        4.0A 1500v

BY448        4.0A 1650v

BY559        1.0A 1500v

BY459        10A 1500v

ERC 06-15  1.5A 1500v

ERC 06-13  1.5A 1300v

ERD 07-15  1.5A 1500V

ERD 07-13  1.5A 1300V

ER806-15   1.5A  1500v

FR309        3.0A 1300v

FR3009      3.0A 1300v

RH2D         1.0A 1300v

RH2F          1.0A 1500v

RH3F          2.5A 1500v

RH3G         1.5A 1600v

RH4F         1.5A 1500V

RP3F          2.0A 1500v

RS3FS        1.1A 1500v

RS4FS        1.5A 1500v

RU4D         1.2A 1300v

Cara memperbaiki TV Polytron gambar melipat bagian atas

 Cara mengatasi Tv Polytron gambar melipat bagian atas

Pada kesempatan kali ini saya akan membahas cara memperbaiki kerusakan pada Tv Polytron dengan gejala kerusakan gambar melipat pada bagian atas layar.

Gejala kerusakan seperti yang nampak pada gambar diatas biasanya diakibatkan oleh bagian vertikal bermasalah, maka langkah pertama yang harus rekan-rekan teknisi periksa adalah cek secara visual dulu seluruh komponen yang terhubung ke area vertikal, khususnya pada ic Vertikal.

Kerusakan dengan tampilan gambar melipat pada bagian atas layar lebih sering disebabkan oleh elko di area vertikal nilainya berubah dan terdapat solderan yang retak.

Jika secara visual tidak nampak elko yang berubah fisiknya dan solderan masih baik-baik saja, lanjutkan pengukuran tegangan untuk supply ic vertikal di pin no 2 dan 4. Pada tv Polytron ini tegangan supply untuk ic vertikal menggunakan tegangan simetris +12 volt dan -12 volt.

 Jika nilai tegangan normal langkah selanjutnya adalah ganti kapasitor pump up C408 dengan nilai 100uF/50 volt dan dioda pump up D403 dengan nilai 1n4002

Dan untuk langkah terakhir adalah jika setelah semua langkah tadi tidak membuahkan hasil maka silahkan ganti ic vertikal dengan yang bau dan tentunya harus yang ori, agar dapat bertahan lama.

Semoga artikel ini dapat membantu rekan-rekan teknisi yang sedang mendapatkan kasus kerusakan tv polytron gambar melipat bagian atas layar.

Cara memperbaiki tv polytron gambar blank putih disertai garis buku

 Cara memperbaiki tv polytron gambar blank putih disertai garis-garis buku

Pada kesempatan kali ini saya akan berbagi sedikit tutorial cara mengatasi atau memperbaiki kerusakan pada tv polytron 21" dengan gejala gambar pada layar blank putih dengan disertai garis-garis tipis horizontal.

Langkah pertama yang harus dilakukan jika rekan-rekan teknisi mendapatkan kerusakan seperti ini  adalah coba putar-putar dahulu trimpot pada flyback ke posisi minimal.

Jika kerusakan masih tetap saja seperti itu maka bisa dipastikan kerusakan dapat diakibatkan karena bagian RGB matrik tidak mendapat supply tegangan video 185 Volt dari sekunder flyback.

Penyebabnya bisa saja karena flyback bermasalah yaitu pada pin video 185 volt tidak mengeluarkan tegangan.

Penyebab lainnya bisa juga resistor R634 ini putus, dioda  putus dan kedua elko ini rusak C608 dan C601.

Maka dalam hal ini penting untuk melakukan pengukuran tegangan video 185 volt, untuk hasil pengukuran yang akurat, titik pengukuran bisa dilakukan di kaki positif elko C601 di area RGB matrik.

Dan setelah melakukan pengukuran tegangan dan pengusutan komponen, ternyata resistor R634 putus yang menyebabkan tegangan 185 volt tidak sampai ke blok RGB matrik.

Setelah resistor diganti dengan nilai yang sama yaitu 1,5K ohm akhirnya kerusakan gambar blank putih polos disertai garis-garis buku bisa teratasi dan tv polytron ini kembali normal.

Cara memperbaiki TV hanya garis mendatar

Cara memperbaiki TV hanya garis mendatar

Penyebab Layar Tv Bergaris Horizontal Ialah Karena Bagian Vertikal Televisi Tersebut Mengalami Masalah. Apakah Solderan Pada Bagian Ini Sudah Tidak Baik Ataupun Ada Komponen yang Rusak Pada Bagian IC Vertikal.

Oleh Sebab Itu, Dalam Memperbaiki Tv dengan Kerusakan Seperti Ini Anda Harus memeriksa Satu persatu Bagian Vertikal. Mungkin saja ada Solderan yang sudah Tidak Baik, Jalur yang Putus, Ataupun Komponen Pada Bagian Ini Ada yang Rusak.

Lihat Juga : TV LG horizontal tidak bekerja

Televisi Dengan Kerusakan Bergaris Horizontal Adalah Hal yang sangat umum terjadi. Sedangkan, cara memperbaikinya Menurut Pendapat Saya Pribadi Bukanlah Hal yang Begitu sulit dibanding dengan Memperbaiki Tv Tabung dengan Kerusakan-kerusakan Umum Lainnya.

Memperbaiki Televisi dengan Kerusakan Seperti "Tv Mati Total" Tentu Berbeda dengan Cara Memperbaiki Kerusakan Tv bergaris Horizontal untuk itulah Pentingnya mengetahui Cara Kerja Televisi Mulai Dari Saat Antena Tv dipasang sampai proses terbentuknya Gambar.

Dengan Mengetahui Cara Kerja Tv seperti Ini Anda Akan Lebih Mudah Dalam melakukan Analisa Kerusakannya. Untuk Itu Anda sebaiknya memiliki sebuah Panduan yang membahas Masalah Ini dengan sangat detail dan Mudah dimengerti. Seperti Panduan Premium yang sudah sangat membantu banyak Teknisi Pemula maupun Profesional lihat disini Sangat Mantab dan memudahkan Anda nantinya dalam memperbaiki Tv Tabung yang Rusak.



Adapun Penyebab Layar Tv Bergaris Horizontal, Ini disebabkan Pada Bagian Vertikal Televisi Ada Masalah. Baik Masalah Karena Ada Komponen yang Rusak, solderan yang sudah tidak Baik, Ataupun Ada Jalur yang Putus Pada Bagian Vertikal.

Ada beberapa Poin Penting yang Menjadi Objek Atau sasaran Anda dalam memperbaiki TV Dengan Kerusakan Pada Layar Tv Hanya bergaris Horizontal.

Analisa Kerusakan TV Bagian Vertikal

IC Vertikal Bersama-sama dengan Flayback Ataupun Regulator, IC Croma, defleksi Yoke, dan beserta Komponen Pendukung Lainnya, seperti Dioda, elco Resistor, dll. Berfungsi untuk Membuka Layar Secara Horizontal Dari Titik Tengah Ke Atas Dan Dari Titik Tengah Kebawah.

Apabila IC Vertikal tidak bekerja dengan Maksimal maka seluruh bagian-bagaian Lainnya Juga tidak akan dapat bekerja dengan Maksimal. Sehingga seringkali Anda menemukan TV Hanya bergaris Horizontal (Garis Mendatar), Tv Hidup namun ada garis-garis Horizontal Bagian atas Layar TV, Dan Lain sebagainya.

Untuk mengetahui Apakah IC Vertikal sudah bekerja sesuai dengan Fungsinya, Maka terlebih dulu Anda Lakukan pengukuran pada Pin (Kaki) Vcc (B+) IC Vertikal. Tegangan B+ Ic Vertikal sekitar 24 VDC. Apabila tidak terdapat tegangan Pada IC Vertikal, maka IC Tersebut Tidak akan dapat bekerja.

Langkah Selanjutnya Ialah. Anda ukur Sumber tegangan IC Vertikal tersebut. Sumbernya, berasal dari FBT Tepatnya di Pin 24 V Flayback (FBT). Apabila Pada tegangan sumbernya Ada tegangan sedangkan B+ IC Vertikal tidak ada tegangan, seringkali Ada Komponen yang Menuju B+ Vertikl yang Rusak sehingga menyebabkan Arus tidak bisa sampai di kaki B+ Ic Tersebut.



Untuk Itu Anda telusuri satu persatu Komponen yang sejalur dengan B+ IC Tersebut. Biasanya ditemukan ada Resistor yang Rusak. Ganti R Tersebut biasanya TV Sudah dapat Hidup Normal Kembali.

Analisa Kerusakan Bagian Output Vertikal dan oscillator Vertikal

Seperti yang saya sebutkan di atas bahwa oscillator Vertikal yang ada di dalam IC Croma merupakan Pendukung Dari IC Tersebut sehingga Bila IC Croma tidak bekerja sesuai dengan Fungsinya, maka IC Vertikal juga tidak akan dapat bekerja dengan Maksimal.

Setelah Anda mengukur tegangan B+ Vertikal ternyata Ada tegangannya. Maka Langkah selanjutnya Anda ukur “Output Vertikal” tepatnya di kaki Output vertical Anda Bisa Lihat Data Sheet Komponen tersebut Jika tidak Tahu Mana Pin Outputnya.

Tegangan Output IC Tersebut Hanya sekitar 16 VDC. Apabila Tegangan Output Berubah menjadi 24 V Atau Lebih Ini ciri-ciri IC Vertikal Rusak. Biasanya ditandai dengan Pendingin IC Tersebut terasa sangat Panas sekali meskipun sebentar saja dihidupkan. Ganti IC Tersebut Biasanya TV Sudah dapat Normal kembali.

Apabila Output IC Vertika tidak ada tegangan “Nolt Volt” Coba Anda Langsung melakukan pengukuran Pada oscillator Vertikal Out yang untuk TV Generasi sekarang telah menyatu dengan IC Croma.

Apabila Ada tegangannya, urutkan jalur dari Osc Vertikal tersebut yang menuju Pin IC Vertkl. Seringkali ditemukan Ada Komponen yang Rusak yang menyebabkan IC Tersebut tidak bekerja. Namun, apabila Anda melakukan pengukuran tegangan Pada Pin osc Vertikal Out tidak ada tegangan. Maka sementara Ini dapat disimpulkan IC Croma sudah dalam keadaan Rusak.

Jadi Jika Dapat Disimpulkan Bahwa Kerusakan Seperti Ini Dapat Pula dikatakan Kerusakan Tv Bagian Vertikal. Sebab, Jika Bagian Vertikl Tv Mengalami Kerusakan "Satu Garis Horizontal" Maka yang Menjadi Analisa Kerusakannya Hanya Pada Bagian Vrtikal saja.

Cukup sampai disini Pembahasan yang terkait dengan Cara Memperbaiki Tv Bergaris Horizontal Ataupun Penyebab Layar Tv Bergaris Horizontal. Harapan Saya Semoga Kedepan Anda sudah Bisa mengetahui Langkah-langkah dalam memperbaiki TV yang Rusak seperti Ini.

Kumpulan Skema TV TCL

 Kumpulan Skema TV TCL

TCL THOMSON_UOC TOP 64_TDA111-45_29M62S-NX56LA_SM-eksplanation

TCL_CTV222_TB1238__tcl2509_tclm5c02_tb1238an_SK

TCL_LA76931_STV9302_IR1001_LA4266(67)

TCL_lM06VD_TB1231_TDA4605_2909-tcl296-tcl2969-tcl2976_SK

TCL_M5ENGV1_TBb1238an_TA8213k_TA8403_TDA1684_EC2129_SK

TCL_M113_TMPA8809_MC4406_SM

TCL_slim_SK

TCL_TB1231_2909_2966_2969b_2976_BSC29-0158B_SK

TCL_TB1238_2509_TCL M5C02_SK

TCL_TMPA_29e20s6_V+-_sm

TCL_TMPA8803_MSP34_MC4608_1427_SM

TCL_TMPA8829_25189

TCL_TMPA8857_59__2590_SK

Cara memperbaiki tv Sharp tidak ada gambar tapi suara normal



Cara memperbaiki tv Sharp tidak ada gambar tapi  suara normal



Tv Sharp ini menggunakan ic chroma TDA9381 dengan gejala kerusakan tidak ada gambar dan raster gelap namun OSD muncul dan Suara normal. Cek gambar lewat AV-in tetap tidak ada gambar.

Kerusakan  ini berbeda dengan problem “raster blank”. Dimana raster sama-sama gelap, tetapi pada kasus raster blank OSD tidak muncul. Disini pin-RGB out terukur ada tegangan, sedang pada kasus raster blank pin-RGB out tegangan semua nol.

Gejala kerusakan pada tv sharp tidak ada gambar umumnya diakibatkan karena ada masalah di bagian ABCL (automatic brightes dan color limiter). Setelah cek tegangan pada pin-ABCL ternyata tidak ada tegangan, dalam keadaan normal pada pin 49 ic TDA9381 ini harus terukur sekitar 3v.





Selanjutnya saya ukur tegangan ABCL pada pin-1 kaki flyback, normalnya disini harus terdapat tegangan sebesar 4 Vdc namun pada kenyataannya di pin ini terukur tegangan negative. Setelah ditelusuri dari pin 1 kaki flyback menuju pin 49 ic TDA9381 terdapat salah satu resistor putus dengan kode R604 dan nilai resistansinya sebesar 39K ohm.



Setelah resistor R604 diganti baru akhirnya tv sharp ini kembali mengeluarkan gambar. Penyakit bisa saja sama namun dalam cara mengatasinya bisa saja berbeda.

Kumpulan skema TV LG

Download skematik diagram TV LG

TV LG_21fb5rg-t3-ze_chassis_cw81a

TV LG_ch_29fx6alx

LG MC059A_B Training manual

TV LG 21FU1LR-CW81A

TV LG MC-059D_LC76931_W6753

Kumpulan Skema TV SHARP

Download kumpulan skematik diagram TV SHARP

SHARP_IXD065,067_100pin_STRW6553_SK slim 067-J108

SHARP_8PLS_IX1168_SV2188S_SK

SHARP_GA1_IX3368(TDA9381)_TDA9302_F0229_20GT21C_SK

Cara kerja sistem protek Polytron

Cara kerja sistem protek Polytron

Hampir semua sistem protek Polytron hanya menggunakan sampling protek dari pulsa Vertikal. Artinya jika bagian vertikal tidak kerja, maka akan menyebabkan pesawat mati protek.



Problem mati protek dapat disebabkan antara lain karena :



►   Vertikal tidak mendapat suply Vcc.

►   IC vertikal-out rusak.

►   Flyback tidak kerja, sebab suply Vcc ic vertikal-out berasal dari flyback.

►   Kerusakan pada sirkit protektor itu sendiri artinya vertikal-out tetap bekerja normal. Dan ini merupakan penyebab paling popular pada tv polytron ini.



Cara kerja rangkaian protektor

·                     Pulsa-pulsa dari vertikal pump-up (vertikal flyback) dikopel melalui sebuah elko C402 dan dihubunghkan ke sebuah dioda D401.



·                     Dioda D401 berfungsi sebagai penyearah pulsa-pulsa vertikal sehingga diperoleh tegangan sekitar 5v kemudian difilter oleh elko C401



·                     Tegangan 5v ini diumpankan ke pin-PROTEK ic mikrokontrol. Jadi normal pin-protek harus ada tegangan 5v · Misalnya bagian vertikal tidak kerja, maka pulsa-pulsa vertikal akan menghilang, sehingga akan mengakibatkan tidak ada tegangan 5v pada pin-protek mikrokontrol





Kerusakan pada sirkit protektor sendiri yang menyebabkan mati protek :

·                     Sering terjadi bagian vertikal-out bekerja normal.

·                     Tetapi elko kopel 1uF pada sirkit protektor kering.

·                     Hal ini mengakibatkan diode tidak mendapat pulsa-pulsa vertikal.

·                     Dan pin-protek mikrokontrol tidak mendapat tegangan 5v



Pin-PROTEK :

·                     Jika menggunakan UOC (ic tunggal) pin protek adalah pin-42

·                     Jika menggunakan ic mikrokontrol dan jungel  sendiri-sendiri, maka pin protek adalah pin-60

·                     Jika menggunakan UOC tempel 80pin, maka pin protek adalah pin-67 setelah melalui T703 dan T701



Memahami tentang ic Vertikal

Memahami tentang ic Vertikal

IC vertikal seperti Sanyo LA78041, Philips TDA8172, Panasonic AN15521, ST Microelectronis (lisensi Philips) STV9302 adalah merupakan ic vertkal paling phenomenal sepanjang akhir kehidupan Tv tabung. Hampir semua merk menggunakan cukup lama untuk produksi tv tabung.

Bagaimana isi jdari kemasan ic tersebut,

Alangkah baiknya kalau kita bisa memahami lebih dalam. Dengan demikian akan bisa membantu kita dalam menganalisa dan melacak penyebab suatu gejala kerusakan.

Ada 2 bagian penting dari sebuah ic vertikal.

• Power amplifier.
• Flyback Generator.

Power Amplifier

Amplifier disini sebenarnya tidak jauh berbeda dg amplifier Audio, yg karakteristiknya mirip dengan sebuah OpAmp.

Mempunyai 2 buah Input yaitu (1) Non Inverting input dan (2) Inverting Input.

Tegangan suply bagian Amplifier yg sesungguhnya adalah pin-6.

Flyback Generator

Vcc pin-2 memang suply input utk ic vertikal, tapi ini bukan Vcc untuk bagian Amplifier. Dia hanya dipakai untuk mensupply bagian Flyback Generator atau istilah lainnya adalah Pum-Up. Flyback Generator sendiri menghasilkan tegangan 2 kali tegangan Vcc.

Tapi jangan heran jika tegangan ini tdk bisa dilihat pakai Volt meter akan tetapi mesti dilihat pakai osiloskop. Karena tegangan ini tidak muncul secara kontinyu, tetapi hanya secara periodik yg dipakai hanya ketika “vertikal retrace” saat scanning.

Tegangan flyback perlu sebuah filter, yang umumnya menggunakan elko 100u/50v atau 35v. Dimana biasanya kalau elko ini rusak akan mengakibatkan ada beberapa “garis2 vertikal retrace scanning” nampak pada bagian atas layar. Kerusakan jangka panjang elko ini bisa mengakibatkan bagian amplifier cepat rusak.

Disini juga digunakan sebuah diode. Kalau diode tersebut putus, akan mengakibatkan amplifier mendapat suply vcc sehingga tidak kerja. Yang kadang terjadi diode tersebut rusak (bukan short) tetapi rusak dalam artian tidak mampu dilalui arus besar, sehingga jika diukur, tegangan pin-6 akan drops. Normal tegangan pin-6 harus terukur sama dengan tegangan Vcc pin-2.

Kenapa ada Flyback Generator  ?

IC vertikal generasi  sebelumnya yang telah lahir duluan seperti misalnya TD8356 atau kalau pada model tv yang lebih tua yang masih menggunakan transistor NPN/PNP.

Vcc bagian Vertikal Amplifier membutuhkan tegangan Vcc langsung yang lebih tinggi, yaitu antara 45 sampai 60v. Sementara bagian preampnya pakai 16v.

Padahal tegangan ini tidak dibutuhkan secara kontinyu. Denga adanya penemuan sirkit Flyback Generator ini, maka Vcc yang dibutuhkan tidak perlu tinggi2. Cukup sekitar 25 -30v....sedang tegangan tinggi 45-60v akan dipenuhi oleh Flyback Generator. Semua ini demi EFISIENSI daya listrik.

Memeriksa ic vertikal dg Ohm-meter

Dalam keadaan dilepas atau masih terpasang, ic vertikal dapat diperiksa utk memastikan masih bagus atau rusak. Ke-akurat-an cara ini bisa 95%.

Power Amplifier berisi dua buah power transistor jenis NPN/PNP.

Ukur saja antara (pin-5 dgn pin-6) pakai ohm meter posisi 1x secara bolak-balik sebagaimana kita cek diode. Normal hasilnya harus sama spt saat cek diode.

Demikian juga cek antara (pin-4 dengan pin-6).
