Download skema tv Samsung FHD TV

Download skema Tv samsung FHD models: UN40K6500AG, UN49K6500AG, UN55K6500AG disini

Memahami karakteristik chipset MT8223L

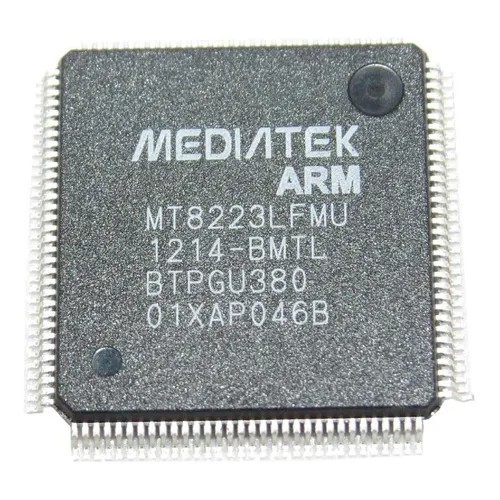

MT8223L (MEDIATEK-ARM)

• Tegangan supply, VCORE = 1V2, DVDD = 3V3, VDDR = 2V5, DVDD Standby = 3V3. Pengukuran tegangan dengan kondisi tanpa firmware (ic flash dilepas).
• RAM internal, kerusakan dengan gejala kerusakan memori harus penggantian IC.
• Kebanyakan menggunakan ic memori eeprom 24C** untuk menyimpan factory setting dan data servis mode.
• IC ini tidak tahan panas bila mengambil dari mainboard cinaan, bila dari mainboard LG tahan panas meski berulang kali dipasang.
• Tanpa firmware, ketika dinyalakan IC sudah panas berlebihan, berarti ic/chipset rusak.
• Tidak bisa booting, standby saja, tidak respon diremot atau tombol panel, chipset hangat-hangat saja. Jangan langsung di-flash, cek dahulu tegangan-tegangan di atas, terlebih pada tegangan VDDR (2V5). bila goyang (10%) maka ganti regulator LDO-nya (Low Drop Output) atau regulator DC-DC.
• Susah menyala atau mudah menyala tapi sering standby sendiri, ganti semua elko pada jalur supply tegangan-tegangan di atas. Bila setelah reboisasi masih susah menyala, cek resistor pack (RP) yang menghubungkan chipset ke IC Flash (atau turunkan nilainya menjadi 10 ohm).
• Mati suri, yaitu semua tegangan supply normal/wajar, tanpa goyang, ic dingin sekali, setelah diflash tetap tidak bisa booting lakukan solder ulang, bila tidak mempan, ganti chipsetnya.
• Gambar cacat datda, cek tegangan disemua pin-out LVDS, bila ada yg terukur 0V atau 3V3 (AVDD), ganti IC. test resistansi pin-out LVDS terhadap gnd dan 3V3.
• Selebihnya masih dalam pencarian atau bila menemukan kasus yang melibatkan chipset TSUMV59.

MT8223L dipakai di mainboard produk cinaan, Polytron, LG, TCL, Changhong dan lain-lain.

Kumpulan Skema TV LCD/LED LG

 Skematik diagram tv LCD/LED LG

Bagi rekan-rekan teknisi yang membutuhkan skematik diagram tv lcd/led LG silahkan download pada link di bawah ini :

1. LG 32LD450-32LD450N-32LD458

2. LG 42LH50

3. LG 37LD450

4. LG42LV3710

5. LG 47LW5700

trik dan tips ampuh cara menentukan proses cut jalur pada panel samsung

Solusi tv LCD/LED Samsung gambar double

Panel Samsung problem gambar double, warna pink, atau getar.

Untuk memperbaiki kerusakan seperti gambar di atas maka kita perlu melakukan cut jalur sinyal data gambar atau istilah lainnya adalah sunat pada jalur ckv, ckvb, stv.

untuk menentukan jalur sebelah mana yang akan coba di cut terlebih dahulu. Maka sebelumnya pakai cara untung2-an. Kiri atau kanan dulu. Sehingga kalau salah mesti harus nyambung lagi, dan ganti cut jalur yg sebelah lainnya

Trik ini selalu saya gunakan. Walaupun tidak 100% akurat.

• Ambil selembar kertas

• Buat gambar bagan jalur 1 2 2 1 yg akan di cut. Kiri dan kanan

• Ukur semua jalur menggunakan multi tester digital karena disini akan terdapat selisih tegangan yang sangat kecil, maka tidak bisa pakai multi tester analog.

• Sebaiknya ditunggu dua atau 3 menit setelah TV nyala.

• Beri catatan pengukuran tegangan-tegangan pada gambar bagan tadi.

• Cut dulu jalur yg mempunyai tegangan paling rendah.

Cara pasang modul gacun pada TV LCD atau LED

Cara pasang modul gacun pada TV LCD atau LED

Kerusakan IC stand-by LCD dapat diganti dengan Gacun yang biasa digunakan pada teve tabung atau Gacuc IC.



Cara pemasangan dengan Gacun teve tabung :

    1. Pasang kabel merah pada tranfo switching.

    2. Pasang kabel hitam pada ground elko besar.

    3. Pasang kabel biru pada photocoupler. Jika kabel biru tidak dipasang, maka tegangan output akan            lebih dari 5v – walaupun posisi VR sudah minim.



Cara pemasangan gacun IC bisa dilihat  pada gambar dibawah ini :
