Cara membuat rangkaian untuk tegangan level shifter (VGH, VGL, VCOM dan AVDD) dengan menggunakan ic NE555.
Saat
memperbaiki TV LED, terutama ketika ada masalah pada panel TV LED, seperti .
Ada beberapa garis vertikal atau horizontal dan bahkan tidak ada gambar di
layar sama sekali, layar menjadi blank hitam atau putih, seperti pada foto
diatas. Ketika gejala tersebut muncul di layar TV LED/LCD, dalam beberapa
kasus, kita akan menemukan bahwa salah satu atau lebih dari tegangan VGH, VGL,
AVDD, dan VCOM tidak hadir. Dalam situasi ini, pertama-tama kita harus
memastikan apakah ada masalah hubung singkat atau beban berlebih pada rangkaian
COF.
Setelah saya melakukan pengukuran ternyata pada tv Voltre 32 inch ini tegangan VGH tidak muncul sedangkan untuk tegangan-tegangan lainnya terukur normal. ini disebabkan karena pada ic level shifter dibagian pump charge tidak berfungsi Dan kebetulan sekali untuk type ic seperti ini tidak ada dijual di negara indonesia.

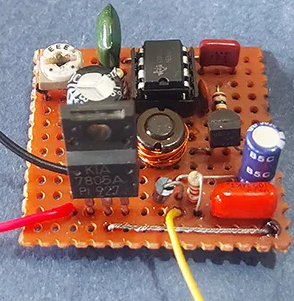

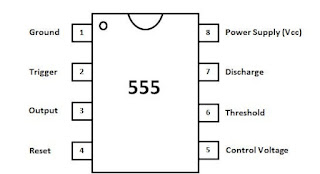

Akhirnya saya memutuskan untuk memodifikasi dengan cara membuat sendiri tegangan vgh mengggunakan ic NE555
Untuk daftar komponen pendukungnya sebagai berikut :
TR1-BD140. D1,D4- IN4007, IC1 - KA7805
IC2 - KA7805 Untuk VCOM 5 Volt, KA7806 untuk VCOM 6 Volt.
KA7808 untuk VCOM 8 Volt.
R1 - 2.2K, R2- 22K, R3- 1K, R4- 1K, R5- 2.2K. VR1-100K.
C1- 2,2µFD, 470pf, C3- 0,1µF, C4- 0,1µF, C5- 220µF/25V, C6-
2,2µF / 100V, C7- 0,1µF.
D2- Dioda Zener 16V untuk 16 Volt VGH, DIoda Zener 24V untuk
24 Volt VGH. Dioda Zener 30V untuk VGH 30 Volt, Dioda Zener 33V untuk VGH 33
Volt.
Induktor pada rangkaian memiliki 90 lilitan pada bagian
L1 untuk keluaran VGH dan 13 lilitan pada kumparan L2 untuk keluaran VGL.
Kumparan kawat enamel super ukuran 30 harus dililitkan ke arah yang sama.
Seperti yang ditunjukkan pada Gambar di bawah, ukuran inti adalah 10 mm.
L1- 90 putaran, L2- 13 putaran, ukuran inti ferit - 10mm,
ukuran kawat- 29 SWG.
Untuk mendapatkan nilai tegangan yang diinginkan maka kita tinggal memutar VR1.
